[PROJET] Crosse bois

Je me lance donc dans la realisation d'une crosse bois, projet assez merdique dirat-on car il faut que je trouve un morceau de hetre ou de noyer (si jtrouve ni a brico depot, ni a gedimat, jme rabattrai sur le tonton qui elague les arbre) et que j'emprunte une defonceuse a quelqu'un. Une fois tout ceci trouvé, sa devrait deja bien avancé.

1ère étape : Conception

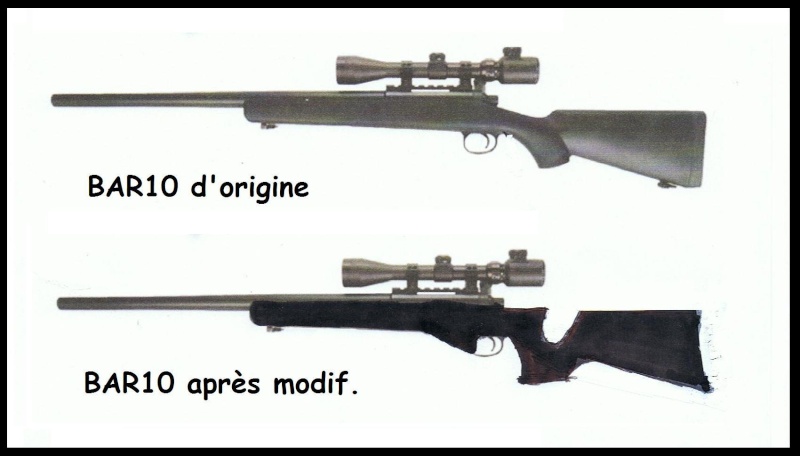

On demarre avec le plan, prealablement dessiné sur une photo de BAR10, histoire de voir se que sa va donner (la crosse ne sera pas noir mais couleur bois....logique imparable puisque la crosse sera en bois )




Ensuite on le dessine à l'echelle 1/1, avec quelques cotes




Test avec le mecanisme du BAR10 posé dessus




J'ai un peu modifier la crosse, notement lespace entre la poignée et la detente a été diminué et je vais virer le protege detente en plastoc et le remplacer par une lamelle en alu de 3 mm fixé sous la partie avant, en bois.

Le cul de crosse sera surement separé un peu a la maniere G22 mais sa la roulette en metal, mais je suppose qu'en vous disant mauser SR pro tactical sa vous parle plus........

Bon sinon, une autre photo



AH ! j'ai aussi oublié de preciser que toute la partie metal du snipe sera repeint en noir, donc plus de camo !


Voila la version definitive de mon pan-pan



La suite des que j'aurais recu ma poutre !

La suite est sur FA a cette adresse :

http://www.france-airsoft.fr/forum/index.php?showtopic=137161

J'ai même eu droit a un post sur sniperland :

http://www.sniperland.net/bbforum/viewtopic.php?f=9&t=3004

Magnifique sa va pas être du gâteaux, surtout long je pense.
Mais bonne chance pour le travail .Un crosse en bois crash plus a mon gout

merci.
Le probleme que j'ai eu, c'est que l'epaisseur de bois que je demandais n'existait pas, falait que j'en commande une sur mesure a une scierie dans l'isere -_- 40€ les FDP sans compter le prix de la buche....
du coup elle sera en contreplaqué, sa parait bizare mais sa donne des resultat assez recevable une fois ciré et vernis.

je viens de parcourir ton projet, c'est du sacré boulot je te souhaite bonne chance :p

j'ai bien une défonceuse a te prêter mais je m'en sers régulièrement :p a toi de voir si tu compte booster en timing ta crosse

une petite question, pourquoi ne ferais tu pas un système de crosse réglable avec tire fond + tige fileté a l'arrière ?

Pour la defonceuse, jvais pas en avoir besoin vu que jvais travailler avec du contre plaqué plutot que du bois massif.

Sinon pour la crosse reglable a l'arriere j'y avais deja bien pensé mais jai pas trouvé d'idées pour le mecanisme...quoi que, avec des ressort petit et bien puissant...

Pour ceux qui auraient la flemme de lire le topic sur FA, voila ou j'en suis :

yeah jolie tu avance vite pense a dormir quand même
j'ai hâte de voir le résultat final en tout cas !!

Beau Travail

Aujourd'hui j'ai du y passer 8h30 !!! et j'ai juste fais les trou ! et encore pas tous...

hihi pire qu'a l'usine

tfacon jai du coca a volonté et la radio dans le garage donc c'est suportable
et si je venai a en avoir marre, joré juste a poser le mecanisme sur le crosse pour que d'un coup, tout aille mieux ^^

elle en ai ou cette crosse?

Vu que je bosse au fruit en ce moment, jai pas le temps dy toucher sauf le soir, mais apres 8h de ramassage dabricot....un peu fatigué

plus de nouvelle ^^ crosse is dead ?

nn c juste que jai pas trop la motiv de bosser dessus en ce moment...

ok dommage

jvais bientot reprendre, lundi jvais a la scierie du doux pour lui demander une branche, donc si jarrive a en gratter une..... sa va envoyer severe !

du coup va faloir que je me mette sur le plan une nouvelle fois pour coriger certaine chose :
-crosse trop basse
-fût trop epais, du coup detente qui ne depasse pas assez
-ralongement de la poignée, pour avoir plus de place pour la main et garder une bonne resistance pour le monopod

et un peu d'innovation :
-trouver une idée pour la fabrication d'une crosse reglable (sa risque d'etre dur sans passer par le poste a souder)
-même chose mais pour la fabrication d'un monopod (a la alumyx)
-peut-etre un nouveau design de la partie arrière de la crosse
-nouveau système de mag catch (a la L96), l'idée est la, reste plus qu'a recup un des bout d'alu qui traine dans le garage et de travailler sa a la lime

ne pas pas labas je m'en occupe die moi se que tu veux comme bois et la longeur et la grosseur

j ai un pote qui bosse la bas

alors y me faudré du bois dur : freine, noyer, chêne (quoique peut-etre un peu trop lourd), bouleau, érable, hêtre ou des bois exotiques : cipo, tek, iroko, meranti
et en dimension 80cm X 17cm x 4,5cm (ou plus, mais pas moins)
et y me faut un morceau en une piece. emilien avait cherché du bois pour moi (merci a lui dailleur) mais il n'avait pu trouver que du lamelé collé (3 planche collé les une au autre) et sa ira pas pour ma crosse. Donc grosse buche essentiellement.

PS : merci de maidé pour le bois ^^ tu pense pouvoir parler a ton pote dans la semaine ?

ouet je lui tel lundi TKT.

merci

J'vais surement elargir un p'tit peu le talon de crosse parce que jle trouve trop fin...

alors... comment expliquer sa.... ben maintenant y'a un canon flottant ! voila ! c'est tout !
AH et j'ai aussi dessiné le mécanisme du snipe (sans la lunette, yavai pas de place sur le haut de la feuille) en taille réelle. Je viens de voir que j'avais oublié la gachette et le pontet mais bon...

Le premier trait sur le canon correspond a la longueur actuel de mon canon, la ralonge que j'y ai placé ne sert qu'a avoir un aperçu de comment sera mon snipe si j'arrive a me faire usiner un canon externe

juste pour l'info, avec le nouveau canon, j'atteint 1M30



PS : berenger, 2 jours apres que tu ai appellé pour la premiere fois ton pote, emilien m'a aussi proposé du bois, j'ai decliné son offre comme tu avais deja appellé ton pote.
et samedi, au forum on en a reparlé et c'te nuit il m'ait venu l'idée du canon flottant. N'etant absolument pas sur de la solidité ou de la faisabilité de la chose (du a l'extreme raprochement de la vis de fixation) je lui ai demandé si il etait toujours possible d'avoir du bois. Il m'a repondu que oui, je lui ai donc donné des dimensions un peu plus grande.
Donc tout sa pour dire que je ne lui ai pas demandé du bois seulement parce qu'il pourrait m'en avoir plus vite, mais bien parce qu'une crosse bois avec canon flottant etant difficile a realiser, 2 morceau de bois ne seront pas de trop !

en tout cas je tiens vraiment a vous remercier, emilien et toi, parce que sans vous je n'aurais pas pu trouver de bois !
vraimenr merci, vous me sauvez


PROCHAINE ETAPE : recuperer de l'alu dans la poubelle des fraiseur du lycée et me faire un bi-pied ! Limer du metal, c'est vraiment ignoble, surtout la dose que je risque davoir a limer...sa va pas être drôle...

maintenant avec la lunette :

le morceau de bois que je viens juste d'aller chercher chez emilien !
y me l'a même decoupé


Le bois en lui même






Prise de mesure en longueur :






Prise de mesure en largeur :






Prise de mesure en epaisseur :






Et le poid de la bête :





(je pese 10 fois plus lourd que la poutre, vous comprenez donc que je pese au alentour de 50 kilos )


merci milio !!!
